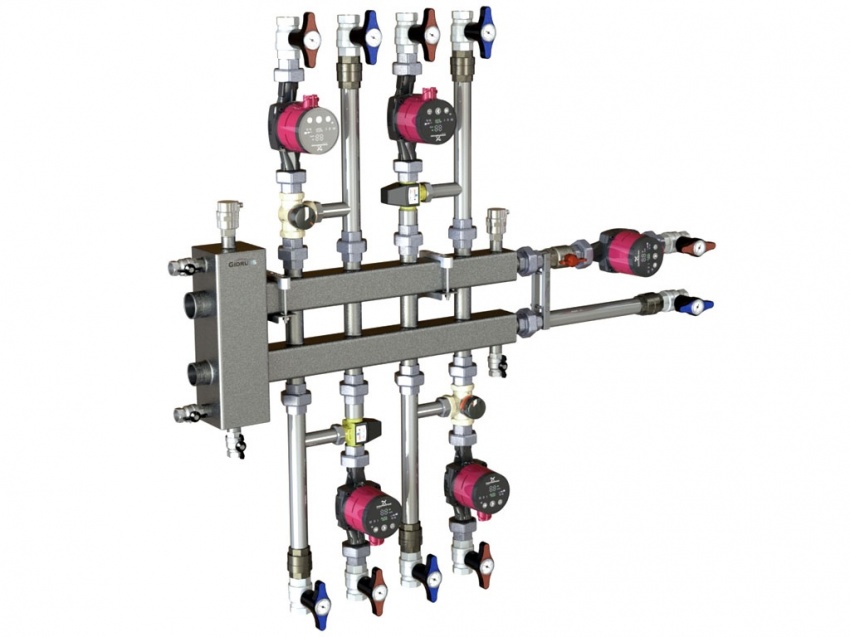

BM-100-5DU (коллектор с гидрострелкой) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 5 контуров, 2 из которых направлены вверх, 2 вниз и 1 в сторону.

Материал исполнения — Конструкционная сталь
Количество потребителей 5
Мощность котла минимальная 41
Мощность котла максимальная 100
Эксплуатационные параметры
Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
Максимальная пропускная способность тракта гидрострелки, м3/ч 4.3
Максимальная температура теплоносителя, °С 110
Максимальное давление в системе, бар 6
Присоединительные размеры
Подключение основного котла G 1 ¼'' (Ду-32)
Подключение контуров-потребителей G 1'' (Ду-25)
Подключение воздухоотводчика G ½'' (Ду-15)
Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
Подключение температурного датчика * G ½'' (Ду-15)
Подключение магнитного уловителя * G ½'' (Ду-15)
Прочие параметры
Габаритные размеры, мм 725 х 100 х 357
Масса, кг 11
Подключение котла Слева/Справа
Направление подключения контуров 2 вниз или вверх и 1 в сторону
