BM-100-7DU
  • Описание:

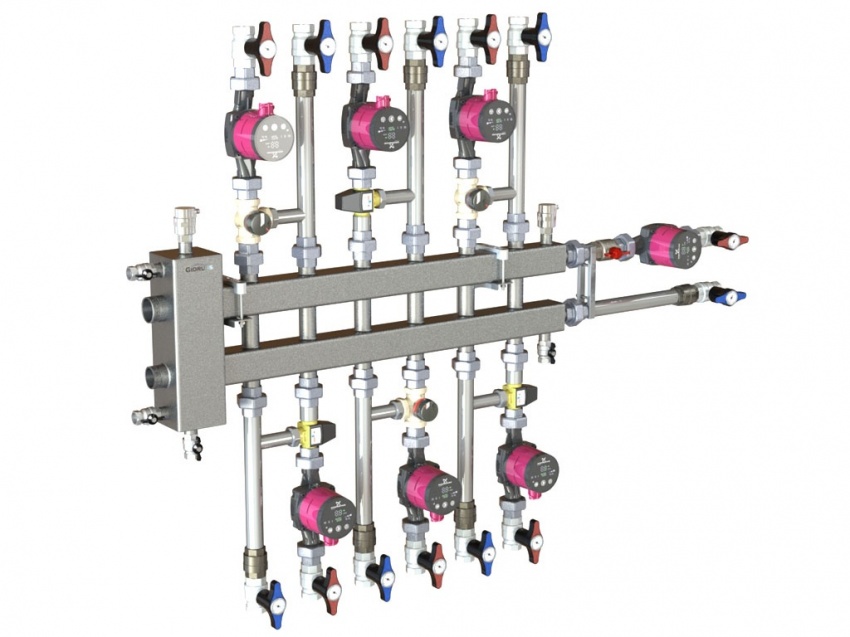

    • BM-100-7DU (коллектор с гидрострелкой) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 7 контуров, 3 из которых направлены вверх, 3 вниз и 1 в сторону.
  • Технические характеристики:
    • Материал исполнения Конструкционная сталь
    • Количество потребителей 7
    • Мощность котла минимальная 41
    • Мощность котла максимальная 100
    • Эксплуатационные параметры
    • Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
    • Максимальная пропускная способность тракта гидрострелки, м3/ч 4.3
    • Максимальная температура теплоносителя, °С 110
    • Максимальное давление в системе, бар 6
    • Присоединительные размеры
    • Подключение основного котла G 1 ¼'' (Ду-32)
    • Подключение контуров-потребителей G 1'' (Ду-25)
    • Подключение воздухоотводчика G ½'' (Ду-15)
    • Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
    • Подключение температурного датчика * G ½'' (Ду-15)
    • Подключение магнитного уловителя * G ½'' (Ду-15)
    • Прочие параметры
    • Габаритные размеры, мм 975 х 100 х 357
    • Масса, кг 14.18
    • Подключение котла Слева/Справа
    • Направление подключения контуров 3 вниз или вверх и 1 в сторону
