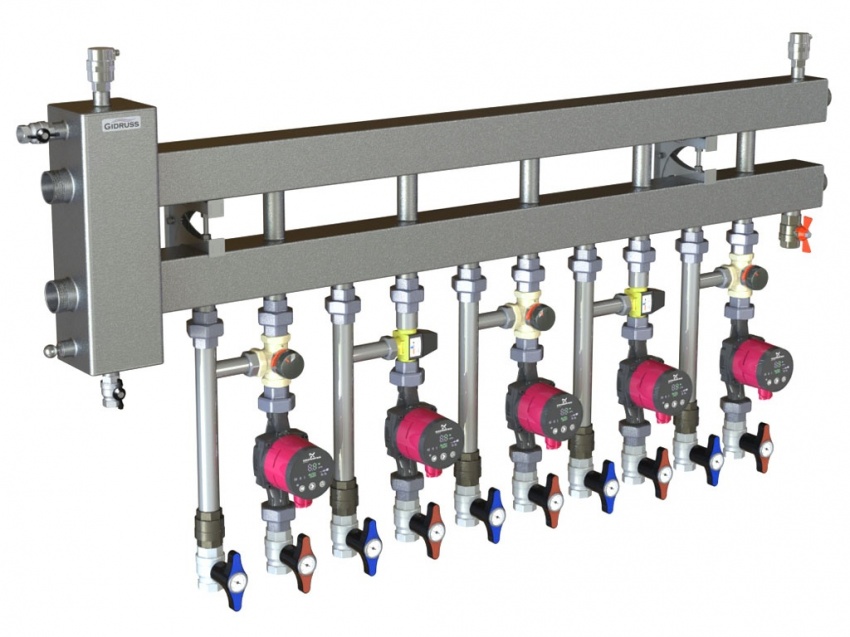

BM-150-6D (гидрострелка до 150 кВт с коллектором на 6 контуров) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 6 контуров, 5 из которых направлен вниз или вверх (при развороте на 180° по горизонтальной оси) и 1 в сторону.
Технические характеристики:
Материал исполнения Конструкционная сталь
Количество потребителей 6
Мощность котла минимальная 61
Мощность котла максимальная 150
Эксплуатационные параметры
Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
Максимальная пропускная способность тракта гидрострелки, м3/ч 6.5
Максимальная температура теплоносителя, °С 110
Максимальное давление в системе, бар 6
Присоединительные размеры
Подключение основного котла G 1 ½'' (Ду-40)
Подключение контуров-потребителей G 1'' (Ду-25)
Подключение воздухоотводчика или группы безопасности G 1'' (Ду-25)
Подключение дренажного крана (для слива шлама) G 1'' (Ду-25)
Подключение температурного датчика * G ½'' (Ду-15)
Подключение магнитного уловителя * G ½'' (Ду-15)
Прочие параметры
Габаритные размеры, мм 1580 х 120 х 441
Масса, кг 29.04
Подключение котла Слева/Справа
Направление подключения контуров 4 вниз или вверх и 1 в сторону
