Балансировочные коллекторы

BM-60-5DU
Описание:

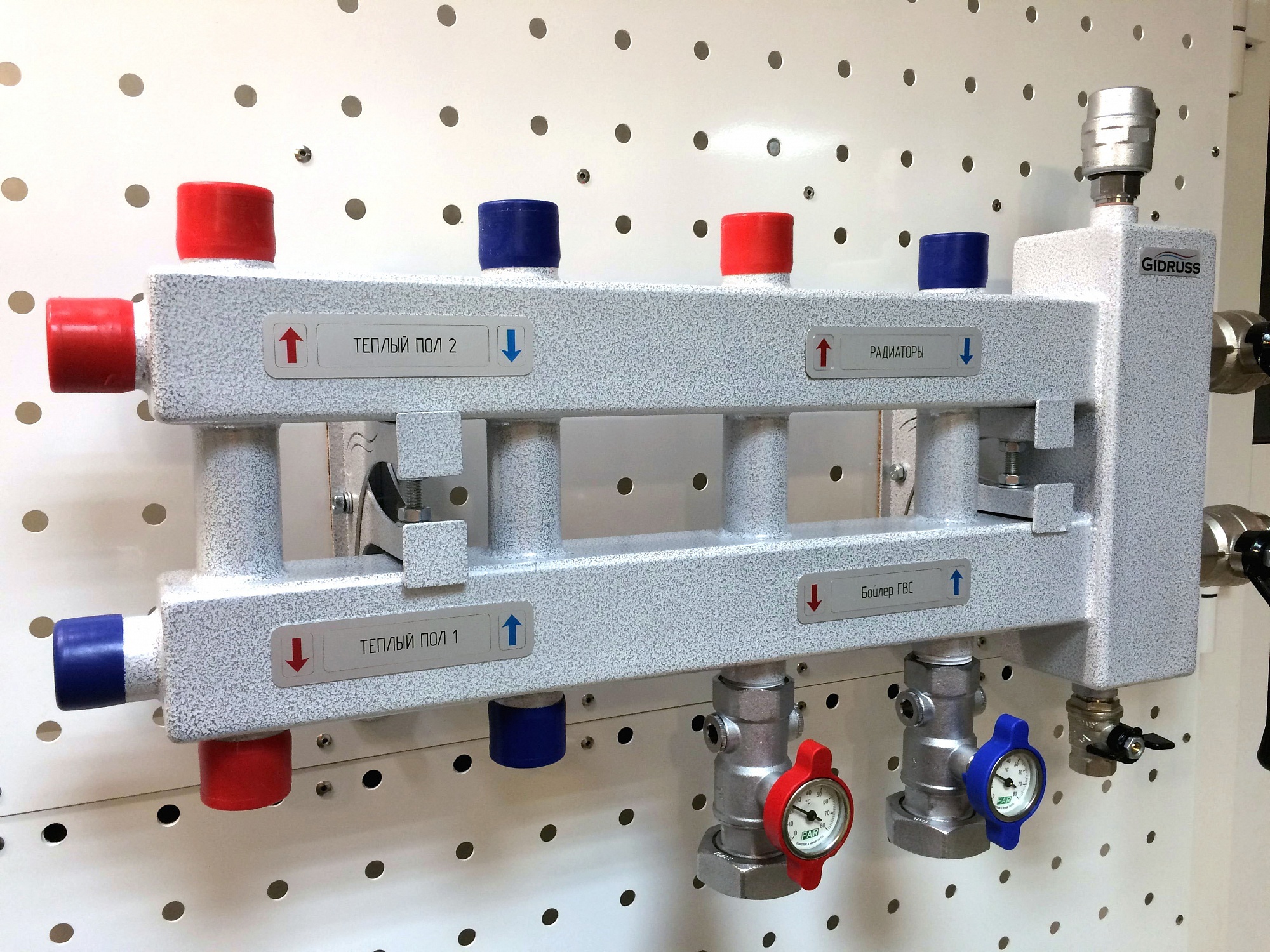

Коллектор с гидрострелкой (балансировочный коллектор) Gidruss BM-60-5DU объединяет в себе функционал гидравлического разделителя для тепло-генераторов мощностью до 60 кВт, а так же распределительный коллектор на 5 контуров G 1'', 2 из которых направлен вниз, 2 вверх и 1 в сторону.

Технические характеристики:

Материал исполнения — Конструкционная сталь
Количество потребителей — 5
Мощность котла минимальная — 19
Мощность котла максимальная — 60



BM-60-5D
Описание:

BM-60-5DU устанавливается в котельных частных домов, коммерческих, муниципальных учреждений с мощностью теплогенератора не более 60 кВт. Конструкция комбинированная состоит из гидравлического разделителя с подключением 1 1/4 дюйма и распределительного коллектора на 5 контуров с выходом 1 дюйм. Два направлены вниз, два вверх, один в сторону. Расстояние между контурами 125 миллиметров

Технические характеристики:
  • Мощность. до 60 кВт
  • Пропускная способность. 2,6 м3/ч
  • Скорость рабочей жидкости.
  • Давление. 6 бар
  • Температура теплоносителя. до 110 С
  • Металл. Сталь конструкционная углеродистая 092ГС
  • Присоединительные размеры
  • Котёл. Ду32 1 1/4"
  • Потребители. Ду25 1"
  • Сливной кран Ду15 1/2"
  • Воздухоотводчик. Ду15 1/2"
  • Объём. 1,7 л
  • Размеры. 66х8х38 см*

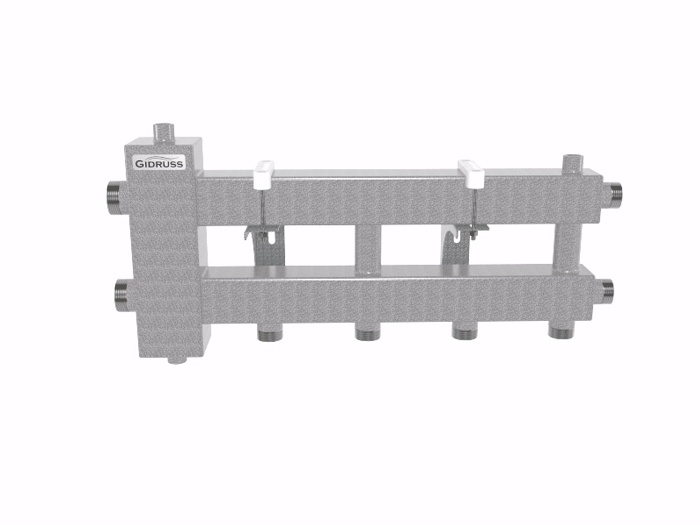

BM-60-4D
Описание:

Коллектор с гидрострелкой Gidruss BM-60-4D/4U объединяет в себе функционал гидравлического разделителя (для тепло-генераторов  мощностью до 60 КВт с выходом 1 1/4'', а так же распределительный коллектор на 4 контура 1'', 3 из которых направлены вниз( для 4D) или вверх (для 4U) и 1 в сторону,  этот дополнительный боковой контур очень удобно использовать для подключения резервного электрического или другого котла, либо для контура ГВС (если бойлер находится в котельной).

Технические характеристики:

Материал исполнения  Конструкционная сталь
Количество потребителей 4
Эксплуатационные параметры
Максимальная разница температур между подающей и обратной линией котлового контура, кВт 20
Максимальная пропускная способность тракта гидрострелки, м3/ч 2.6
Максимальная температура теплоносителя, °С 110
Максимальное давление в системе, бар 6
Присоединительные размеры
Подключение основного котла G 1 ¼'' (Ду-32)
Подключение потребителей (выход на коллектор) G 1'' (Ду-25)
Подключение воздухоотводчика G ½'' (Ду-15)
Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
Подключение температурного датчика -
Подключение магнитного уловителя -
Прочие параметры
Исполнение Вертикальное
Подключение котла Слева/Справа
Направление подключения контуров 3 вниз и 1 в сторону *

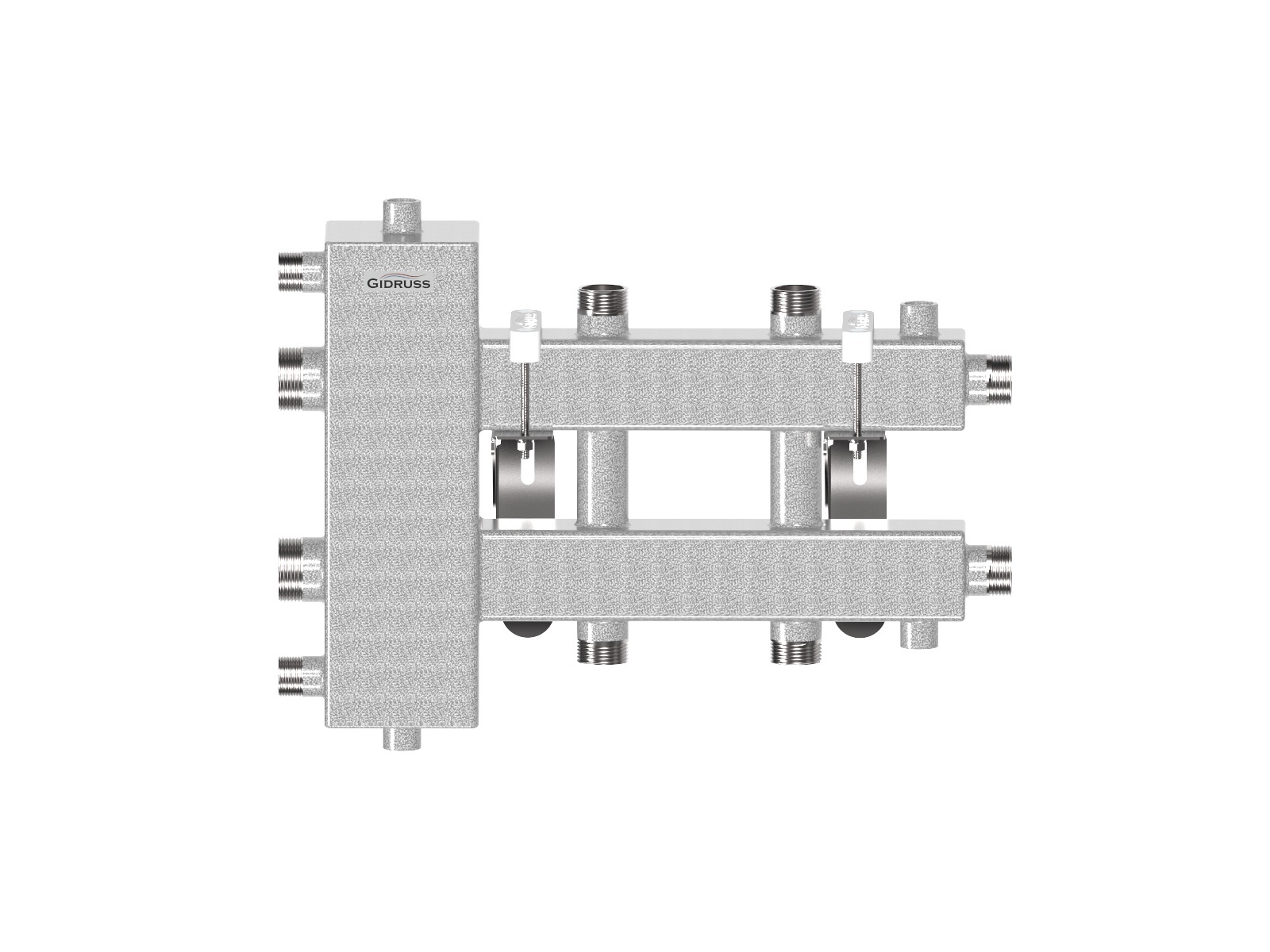

BM-60-3DU
Описание:

Коллектор с гидрострелкой (балансировочный коллектор) Gidruss BM-60-3DU объединяет в себе функционал гидравлического разделителя для тепло-генераторов мощностью до 60 кВт, а так же распределительный коллектор на 3 контура G 1', 1 из которых направлен вниз, 1 вверх и 1 в сторону.

Технические характеристики:

Материал исполнения — Конструкционная сталь
Количество потребителей  3
Эксплуатационные параметры
Максимальная разница температур между подающей и обратной линией котлового контура, кВт 20
Максимальная пропускная способность тракта гидрострелки, м3/ч 2.6
Максимальная температура теплоносителя, °С 110
Максимальное давление в системе, бар 6
Присоединительные размеры
Подключение основного котла G 1 ¼' (Ду-32)
Подключение потребителей (выход на коллектор) G 1' (Ду-25)
Подключение воздухоотводчика G ½' (Ду-15)
Подключение дренажного крана (слив шлама) G ½' (Ду-15)
Подключение температурного датчика * -
Подключение магнитного уловителя * -
Прочие параметры
Габаритные размеры, мм 375 х 80 х 302
Масса, кг 5.7
Подключение котла Слева/Справа
Направление подключения контуров 1 вверх, 1 вниз и 1 в сторону

BM-60-3D
Описание:

Gidruss BM-60-3D объединяет в себе функционал гидравлического разделителя для тепло-генераторов мощностью до 60 кВт, а так же распределительный коллектор на 3 контура G 1'', 2 из которых направлен вниз и 1 в сторону.

Технические характеристики:

Материал исполнения — Конструкционная сталь

Количество потребителей — 3

Мощность котла минимальная — 19

Мощность котла максимальная — 60


BM-150-7DU
Описание:
  • BM-150-7DU (гидрострелка до 150 кВт с коллектором на 7 контуров) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 7 контуров, 3 из которых направлены вниз, 3 вверх и 1 в сторону.
Технические характеристики:
  • Материал исполнения Конструкционная сталь
  • Количество потребителей 7
  • Мощность котла минимальная 61
  • Мощность котла максимальная 150
  • Эксплуатационные параметры
  • Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
  • Максимальная пропускная способность тракта гидрострелки, м3/ч 6.5
  • Максимальная температура теплоносителя, °С 110
  • Максимальное давление в системе, бар 6
  • Присоединительные размеры
  • Подключение основного котла G 1 ½'' (Ду-40)
  • Подключение контуров-потребителей G 1'' (Ду-25)
  • Подключение воздухоотводчика или группы безопасности G 1'' (Ду-25)
  • Подключение дренажного крана (для слива шлама) G 1'' (Ду-25)
  • Подключение температурного датчика * G ½'' (Ду-15)
  • Подключение магнитного уловителя * G ½'' (Ду-15)
  • Прочие параметры
  • Габаритные размеры, мм 1035 х 120 х 441
  • Масса, кг 21.65
  • Подключение котла Слева/Справа
  • Направление подключения контуров 3 вверх, 3 вниз и 1 в сторону
BM-150-7D
Описание:
  • BM-150-7D (гидрострелка до 150 кВт с коллектором на 7 контуров) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 7 контуров, 6 из которых направлен вниз или вверх (при развороте на 180° по горизонтальной оси) и 1 в сторону.
Технические характеристики:
  • Материал исполнения Конструкционная сталь
  • Количество потребителей 7
  • Мощность котла минимальная 61
  • Мощность котла максимальная 150
  • Эксплуатационные параметры
  • Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
  • Максимальная пропускная способность тракта гидрострелки, м3/ч 6.5
  • Максимальная температура теплоносителя, °С 110
  • Максимальное давление в системе, бар 6
  • Присоединительные размеры
  • Подключение основного котла G 1 ½'' (Ду-40)
  • Подключение контуров-потребителей G 1'' (Ду-25)
  • Подключение воздухоотводчика или группы безопасности G 1'' (Ду-25)
  • Подключение дренажного крана (для слива шлама) G 1'' (Ду-25)
  • Подключение температурного датчика * G ½'' (Ду-15)
  • Подключение магнитного уловителя * G ½'' (Ду-15)
  • Прочие параметры
  • Габаритные размеры, мм 1830 х 120 х 441
  • Масса, кг 33.03
  • Подключение котла Слева/Справа
  • Направление подключения контуров 6 вниз или вверх и 1 в сторону
BM-150-6D
Описание:

BM-150-6D (гидрострелка до 150 кВт с коллектором на 6 контуров) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 6 контуров, 5 из которых направлен вниз или вверх (при развороте на 180° по горизонтальной оси) и 1 в сторону.

Технические характеристики:
  • Материал исполнения Конструкционная сталь
  • Количество потребителей 6
  • Мощность котла минимальная 61
  • Мощность котла максимальная 150
  • Эксплуатационные параметры
  • Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
  • Максимальная пропускная способность тракта гидрострелки, м3/ч 6.5
  • Максимальная температура теплоносителя, °С 110
  • Максимальное давление в системе, бар 6
  • Присоединительные размеры
  • Подключение основного котла G 1 ½'' (Ду-40)
  • Подключение контуров-потребителей G 1'' (Ду-25)
  • Подключение воздухоотводчика или группы безопасности G 1'' (Ду-25)
  • Подключение дренажного крана (для слива шлама) G 1'' (Ду-25)
  • Подключение температурного датчика * G ½'' (Ду-15)
  • Подключение магнитного уловителя * G ½'' (Ду-15)
  • Прочие параметры
  • Габаритные размеры, мм 1580 х 120 х 441
  • Масса, кг 29.04
  • Подключение котла Слева/Справа
  • Направление подключения контуров 4 вниз или вверх и 1 в сторону
BM-150-5DU
Описание:

BM-150-5DU (гидрострелка до 150 кВт с коллектором на 5 контуров) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 5 контуров, 2 из которых направлены вниз, 2 вверх и 1 в сторону.


Технические характеристики:
  • Материал исполнения Конструкционная сталь
  • Количество потребителей 5
  • Мощность котла минимальная 61
  • Мощность котла максимальная 150
  • Эксплуатационные параметры
  • Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
  • Максимальная пропускная способность тракта гидрострелки, м3/ч 6.5
  • Максимальная температура теплоносителя, °С 110
  • Максимальное давление в системе, бар 6
  • Присоединительные размеры
  • Подключение основного котла G 1 ½'' (Ду-40)
  • Подключение контуров-потребителей G 1'' (Ду-25)
  • Подключение воздухоотводчика или группы безопасности G 1'' (Ду-25)
  • Подключение дренажного крана (для слива шлама) G 1'' (Ду-25)
  • Подключение температурного датчика * G ½'' (Ду-15)
  • Подключение магнитного уловителя * G ½'' (Ду-15)
  • Прочие параметры
  • Габаритные размеры, мм 785 х 120 х 441
  • Масса, кг 17.25
  • Подключение котла Слева/Справа
  • Направление подключения контуров 2 вверх, 2 вниз и 1 в сторону
BM-150-5D
Описание:
  • BM-150-5D (гидрострелка до 150 кВт с коллектором на 5 контуров) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 5 контуров, 4 из которых направлен вниз или вверх (при развороте на 180° по горизонтальной оси) и 1 в сторону.
Технические характеристики:
  • Материал исполнения Конструкционная сталь
  • Количество потребителей 5
  • Мощность котла минимальная 61
  • Мощность котла максимальная 150
  • Эксплуатационные параметры
  • Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
  • Максимальная пропускная способность тракта гидрострелки, м3/ч 6.5
  • Максимальная температура теплоносителя, °С 110
  • Максимальное давление в системе, бар 6
  • Присоединительные размеры
  • Подключение основного котла G 1 ½'' (Ду-40)
  • Подключение контуров-потребителей G 1'' (Ду-25)
  • Подключение воздухоотводчика или группы безопасности G 1'' (Ду-25)
  • Подключение дренажного крана (для слива шлама) G 1'' (Ду-25)
  • Подключение температурного датчика * G ½'' (Ду-15)
  • Подключение магнитного уловителя * G ½'' (Ду-15)
  • Прочие параметры
  • Габаритные размеры, мм 1330 х 120 х 441
  • Масса, кг 25.05
  • Подключение котла Слева/Справа
  • Направление подключения контуров 4 вниз или вверх и 1 в сторону
BM-150-4D
Описание:

BM-150-4D (гидрострелка до 150 кВт с коллектором на 4 контура) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 4 контура, 3 из которых направлен вниз или вверх (при развороте на 180° по горизонтальной оси) и 1 в сторону

Технические характеристики:
  • Материал исполнения Конструкционная сталь
  • Количество потребителей 4
  • Мощность котла минимальная 61
  • Мощность котла максимальная 150
  • Эксплуатационные параметры
  • Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
  • Максимальная пропускная способность тракта гидрострелки, м3/ч 6.5
  • Максимальная температура теплоносителя, °С 110
  • Максимальное давление в системе, бар 6
  • Присоединительные размеры
  • Подключение основного котла G 1 ½'' (Ду-40)
  • Подключение контуров-потребителей G 1'' (Ду-25)
  • Подключение воздухоотводчика или группы безопасности G 1'' (Ду-25)
  • Подключение дренажного крана (для слива шлама) G 1'' (Ду-25)
  • Подключение температурного датчика * G ½'' (Ду-15)
  • Подключение магнитного уловителя * G ½'' (Ду-15)
  • Прочие параметры
  • Габаритные размеры, мм 1080 х 120 х 441
  • Масса, кг 20.84
  • Подключение котла Слева/Справа
  • Направление подключения контуров 3 вниз или вверх и 1 в сторону
BM-100-7DU
Описание:
  • BM-100-7DU (коллектор с гидрострелкой) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 7 контуров, 3 из которых направлены вверх, 3 вниз и 1 в сторону.
Технические характеристики:
  • Материал исполнения Конструкционная сталь
  • Количество потребителей 7
  • Мощность котла минимальная 41
  • Мощность котла максимальная 100
  • Эксплуатационные параметры
  • Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
  • Максимальная пропускная способность тракта гидрострелки, м3/ч 4.3
  • Максимальная температура теплоносителя, °С 110
  • Максимальное давление в системе, бар 6
  • Присоединительные размеры
  • Подключение основного котла G 1 ¼'' (Ду-32)
  • Подключение контуров-потребителей G 1'' (Ду-25)
  • Подключение воздухоотводчика G ½'' (Ду-15)
  • Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
  • Подключение температурного датчика * G ½'' (Ду-15)
  • Подключение магнитного уловителя * G ½'' (Ду-15)
  • Прочие параметры
  • Габаритные размеры, мм 975 х 100 х 357
  • Масса, кг 14.18
  • Подключение котла Слева/Справа
  • Направление подключения контуров 3 вниз или вверх и 1 в сторону
BM-100-7D
Описание:
  • BM-100-7D (коллектор с гидрострелкой) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 7 контуров, 6 из которых направлен вниз или вверх (при развороте на 180° по горизонтальной оси) и 1 в сторону.
Технические характеристики:
  • Материал исполнения Конструкционная сталь
  • Количество потребителей 7
  • Мощность котла минимальная 41
  • Мощность котла максимальная 100
  • Эксплуатационные параметры
  • Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
  • Максимальная пропускная способность тракта гидрострелки, м3/ч 4.3
  • Максимальная температура теплоносителя, °С 110
  • Максимальное давление в системе, бар 6
  • Присоединительные размеры
  • Подключение основного котла G 1 ¼'' (Ду-32)
  • Подключение контуров-потребителей G 1'' (Ду-25)
  • Подключение воздухоотводчика G ½'' (Ду-15)
  • Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
  • Подключение температурного датчика * G ½'' (Ду-15)
  • Подключение магнитного уловителя * G ½'' (Ду-15)
  • Прочие параметры
  • Габаритные размеры, мм 1770 х 100 х 357
  • Масса, кг 22.39
  • Подключение котла Слева/Справа
  • Направление подключения контуров 6 вниз или вверх и 1 в сторону

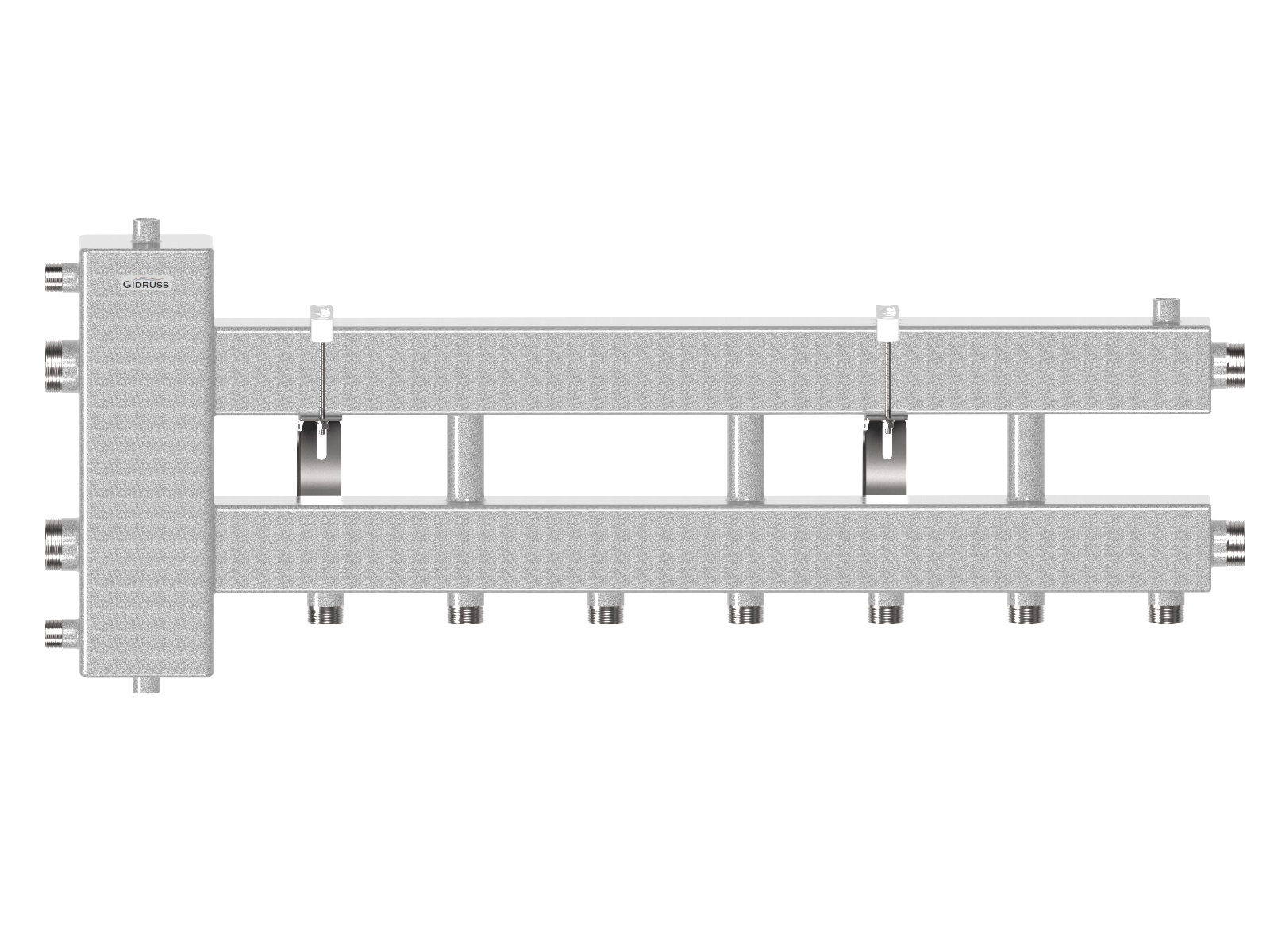

BM-100-7D
Описание:
  • BM-100-7D (коллектор с гидрострелкой) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 7 контуров, 6 из которых направлен вниз или вверх (при развороте на 180° по горизонтальной оси) и 1 в сторону.
Технические характеристики:
  • Материал исполнения Конструкционная сталь
  • Количество потребителей 7
  • Мощность котла минимальная 41
  • Мощность котла максимальная 100
  • Эксплуатационные параметры
  • Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
  • Максимальная пропускная способность тракта гидрострелки, м3/ч 4.3
  • Максимальная температура теплоносителя, °С 110
  • Максимальное давление в системе, бар 6
  • Присоединительные размеры
  • Подключение основного котла G 1 ¼'' (Ду-32)
  • Подключение контуров-потребителей G 1'' (Ду-25)
  • Подключение воздухоотводчика G ½'' (Ду-15)
  • Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
  • Подключение температурного датчика * G ½'' (Ду-15)
  • Подключение магнитного уловителя * G ½'' (Ду-15)
  • Прочие параметры
  • Габаритные размеры, мм 1770 х 100 х 357
  • Масса, кг 22.39
  • Подключение котла Слева/Справа
  • Направление подключения контуров 6 вниз или вверх и 1 в сторону
BM-100-6D
Описание:

BM-100-6D (коллектор с гидрострелкой) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 6 контура, 5 из которых направлен вниз или вверх (при развороте на 180° по горизонтальной оси) и 1 в сторону.

Технические характеристики:
  • Материал исполнения Конструкционная сталь
  • Количество потребителей 6
  • Мощность котла минимальная 41
  • Мощность котла максимальная 100
  • Эксплуатационные параметры
  • Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
  • Максимальная пропускная способность тракта гидрострелки, м3/ч 4.3
  • Максимальная температура теплоносителя, °С 110
  • Максимальное давление в системе, бар 6
  • Присоединительные размеры
  • Подключение основного котла G 1 ¼'' (Ду-32)
  • Подключение контуров-потребителей G 1'' (Ду-25)
  • Подключение воздухоотводчика G ½'' (Ду-15)
  • Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
  • Подключение температурного датчика * G ½'' (Ду-15)
  • Подключение магнитного уловителя * G ½'' (Ду-15)
  • Прочие параметры
  • Габаритные размеры, мм 1520 х 100 х 357
  • Масса, кг 19.52
  • Подключение котла Слева/Справа
  • Направление подключения контуров 5 вниз или вверх и 1 в сторону

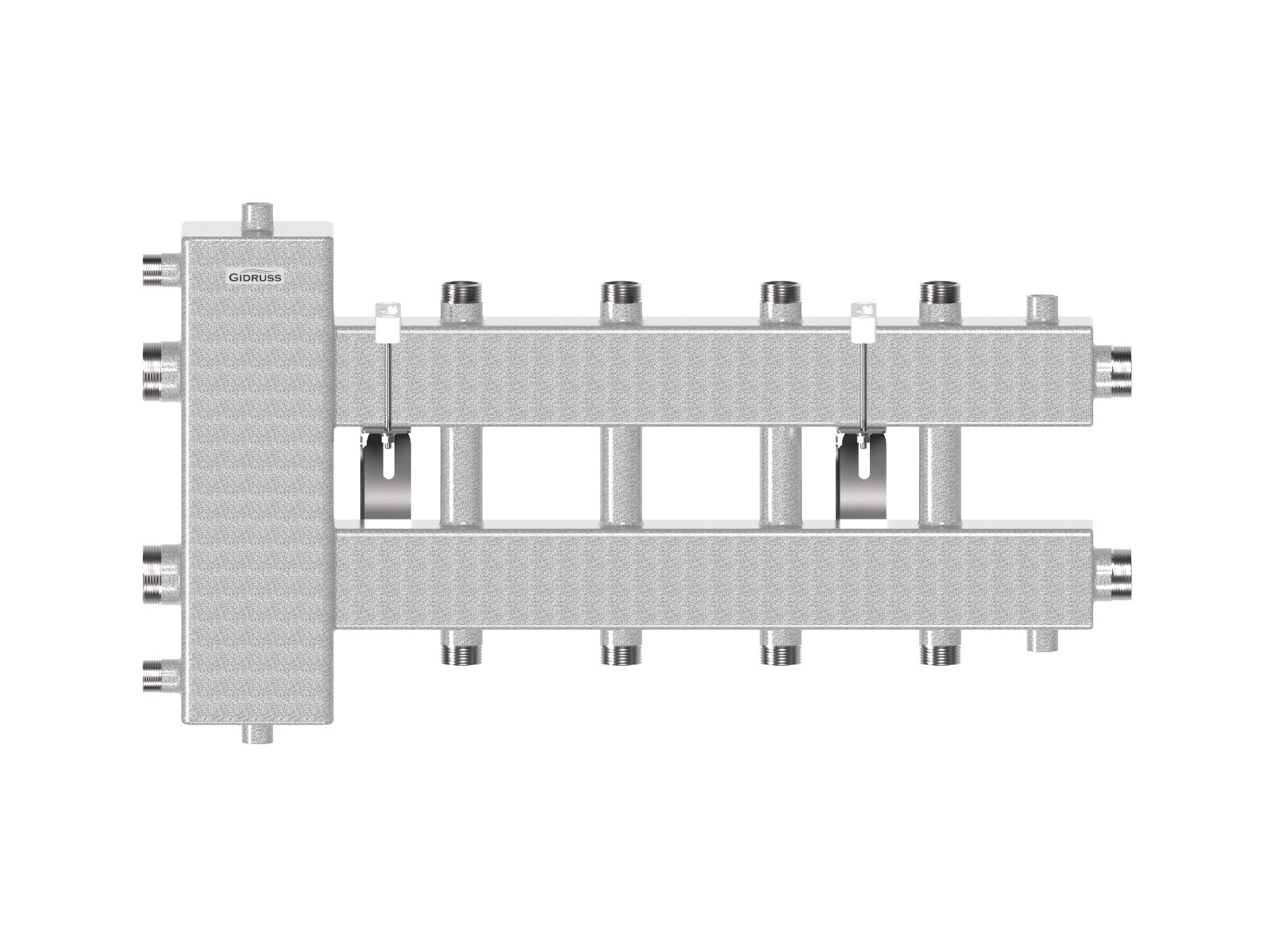

BM-100-5DU
Описание:

BM-100-5DU (коллектор с гидрострелкой) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 5 контуров, 2 из которых направлены вверх, 2 вниз и 1 в сторону.

Технические характеристики:

Материал исполнения — Конструкционная сталь
Количество потребителей 5
Мощность котла минимальная 41
Мощность котла максимальная 100
Эксплуатационные параметры
Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
Максимальная пропускная способность тракта гидрострелки, м3/ч 4.3
Максимальная температура теплоносителя, °С 110
Максимальное давление в системе, бар 6
Присоединительные размеры
Подключение основного котла G 1 ¼'' (Ду-32)
Подключение контуров-потребителей G 1'' (Ду-25)
Подключение воздухоотводчика G ½'' (Ду-15)
Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
Подключение температурного датчика * G ½'' (Ду-15)
Подключение магнитного уловителя * G ½'' (Ду-15)
Прочие параметры
Габаритные размеры, мм 725 х 100 х 357
Масса, кг 11
Подключение котла Слева/Справа
Направление подключения контуров 2 вниз или вверх и 1 в сторону

BM-100-5D
Описание:

BM-100-5D (коллектор с гидрострелкой) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 5 контура, 4 из которых направлен вниз или вверх (при развороте на 180° по горизонтальной оси) и 1 в сторону.

Технические характеристики:

Материал исполнения — Конструкционная сталь
Количество потребителей 5
Мощность котла минимальная 41
Мощность котла максимальная 100
Эксплуатационные параметры
Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
Максимальная пропускная способность тракта гидрострелки, м3/ч 4.3
Максимальная температура теплоносителя, °С 110
Максимальное давление в системе, бар 6
Присоединительные размеры
Подключение основного котла G 1 ¼'' (Ду-32)
Подключение контуров-потребителей G 1'' (Ду-25)
Подключение воздухоотводчика G ½'' (Ду-15)
Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
Подключение температурного датчика * G ½'' (Ду-15)
Подключение магнитного уловителя * G ½'' (Ду-15)
Прочие параметры
Габаритные размеры, мм 1270 х 100 х 357
Масса, кг 16.64
Подключение котла Слева/Справа
Направление подключения контуров 4 вниз или вверх и 1 в сторону

BM-100-4D
Описание:

Балансировочный коллектор BM-100-4D (коллектор с гидрострелкой) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 4 контура, 3 из которых направлен вниз или вверх (при развороте на 180° по горизонтальной оси) и 1 в сторону.

Технические характеристики:

Материал исполнения — Конструкционная сталь
Количество потребителей 4
Мощность котла минимальная 41
Мощность котла максимальная 100
Эксплуатационные параметры
Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
Максимальная пропускная способность тракта гидрострелки, м3/ч 4.3
Максимальная температура теплоносителя, °С 110
Максимальное давление в системе, бар 6
Присоединительные размеры
Подключение основного котла G 1 ¼'' (Ду-32)
Подключение контуров-потребителей G 1'' (Ду-25)
Подключение воздухоотводчика G ½'' (Ду-15)
Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
Подключение температурного датчика * G ½'' (Ду-15)
Подключение магнитного уловителя * G ½'' (Ду-15)
Прочие параметры
Габаритные размеры, мм 1020 х 100 х 357
Масса, кг 13.77
Подключение котла Слева/Справа
Направление подключения контуров 3 вниз или вверх и 1 в сторону

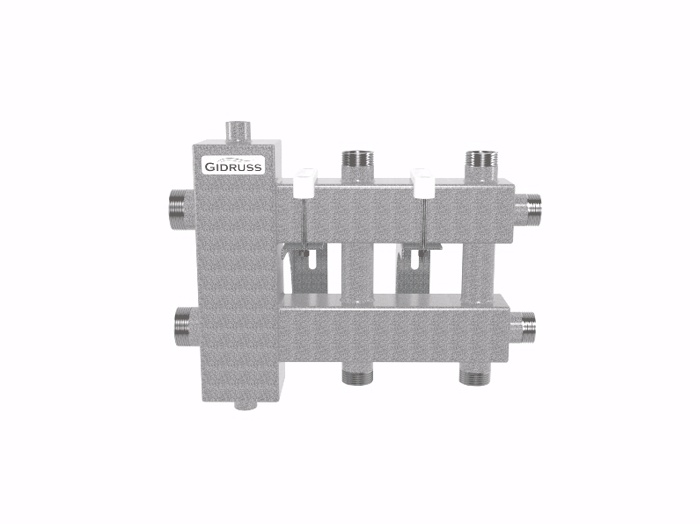

BM-100-3DU
Описание:

Gidruss BM-100-3DU (Направление контуров: 1 вверх, 1 вниз, 1 в сторону) объединяет в себе функционал гидравлического разделителя (для тепло-генераторов  мощностью до 100 кВт с выходом на 1 1/4'', а так же распределительный коллектор на 3 контура 1'', 1 из которых направлен вниз, 1 вверх и 1 дополнительный контур в сторону. Боковой контур как правило используется для подключения резервного электрического или другого котла, либо для контура ГВС (если бойлер находится в котельной).

Данный балансировочный коллектор удобен для монтажа в небольших котельных. Обвязка производится "звездочкой" во все стороны от балансировочного модуля (например если котел подключается слева, то насосная группа контура радиаторов направлена вверх, группа бойлера вправо, контур теплых полов вниз).

Технические характеристики:

Материал исполнения Конструкционная сталь
Количество потребителей 3
Эксплуатационные параметры
Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
Максимальная пропускная способность тракта гидрострелки, м3/ч 4.3
Максимальная температура теплоносителя, °С 110
Максимальное давление в системе, бар 6
Присоединительные размеры
Подключение основного котла G 1 ¼'' (Ду-32)
Подключение контуров-потребителей G 1'' (Ду-25)
Подключение воздухоотводчика G ½'' (Ду-15)
Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
Подключение температурного датчика * G ½'' (Ду-15)
Подключение магнитного уловителя * G ½'' (Ду-15)
Прочие параметры
Габаритные размеры, мм 475 х 100 х 357
Масса, кг 7.84
Подключение котла Слева/Справа
Направление подключения контуров 2 вниз или вверх и 1 в сторону

BM-100-3D
Описание:

Балансировочный коллектор BM-100-3D (коллектор с гидрострелкой) объединяет в себе функционал гидравлического разделителя и распределительного коллектора на 3 контура, 2 из которых направлен вниз или вверх (при развороте на 180° по горизонтальной оси) и 1 в сторону.

Технические характеристики:

Материал исполнения Конструкционная сталь
Количество потребителей 3
Мощность котла минимальная 41
Мощность котла максимальная 100
Эксплуатационные параметры
Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт 20
Максимальная пропускная способность тракта гидрострелки, м3/ч 4.3
Максимальная температура теплоносителя, °С 110
Максимальное давление в системе, бар 6
Присоединительные размеры
Подключение основного котла G 1 ¼'' (Ду-32)
Подключение контуров-потребителей G 1'' (Ду-25)
Подключение воздухоотводчика G ½'' (Ду-15)
Подключение дренажного крана (слив шлама) G ½'' (Ду-15)
Подключение температурного датчика * G ½'' (Ду-15)
Подключение магнитного уловителя * G ½'' (Ду-15)
Прочие параметры
Габаритные размеры, мм 770 х 100 х 357
Масса, кг 10.89
Подключение котла Слева/Справа
Направление подключения контуров 2 вниз или вверх и 1 в сторону
